Башня связи «Альфа БС»

Башня предназначена для установки на ней антенн и аппаратуры, подлежащих периодическому обслуживанию и являющихся составными частями радиорелейных линий связи.

Башня устанавливается на производственных объектах с ограниченными площадями.

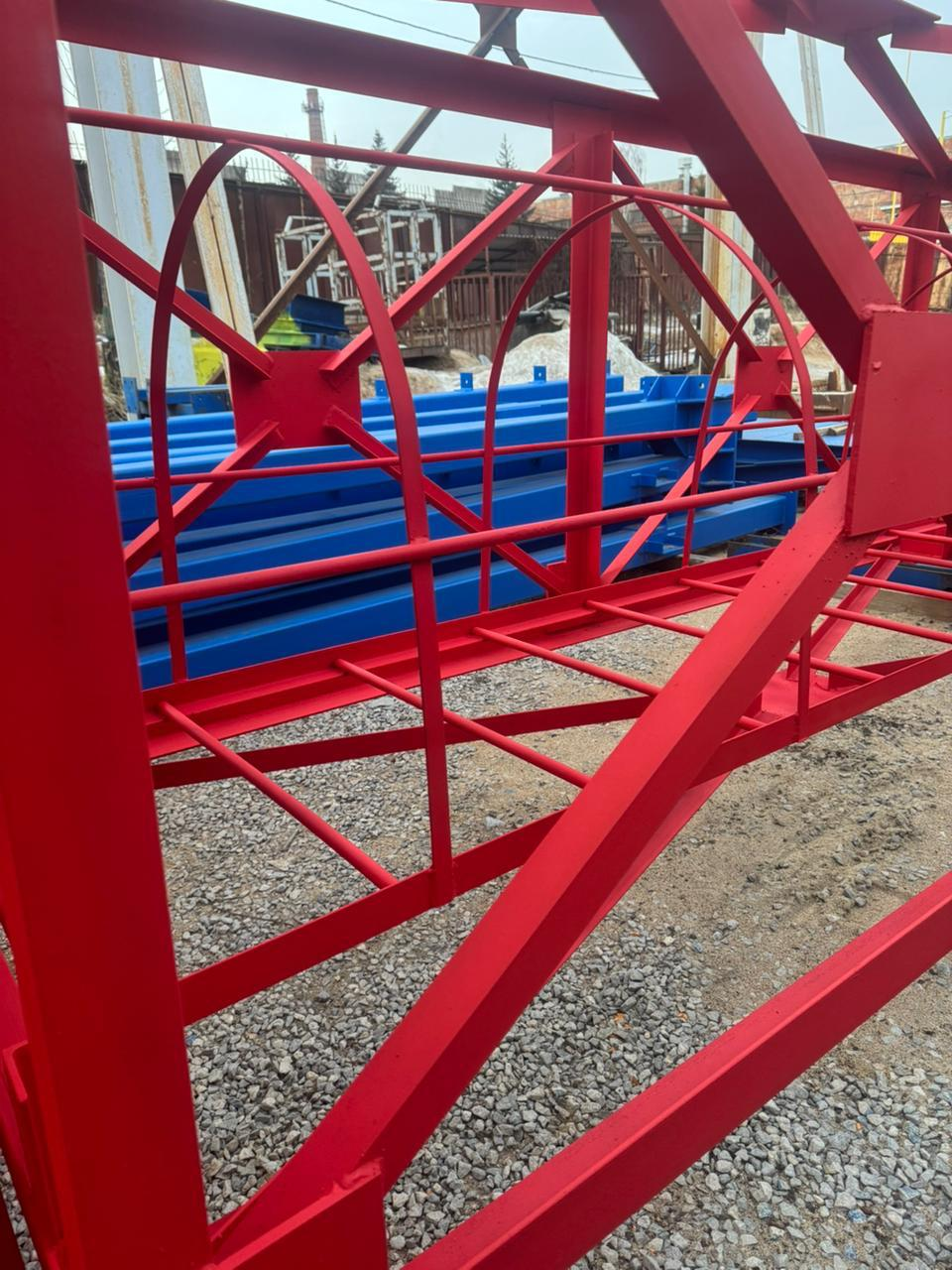

Для эксплуатационного обслуживания антенн и аппаратуры внутри башни (по всей высоте) установлены лестницы-стремянки с переходными площадками. Для возможности установки и замены антенн в процессе эксплуатации предусмотрены скобы для крепления монтажных блоков. Внутри башни предусмотрены площадки для перехода с одной лестницы на другую и для обслуживания антенн и аппаратуры. По контуру площадок устанавливается ограждение. Лестничный проем (люк) на верхней площадке закрывается крышкой. Элементы каждой площадки, включая ограждение, входят в комплект секции, в которой они собираются.

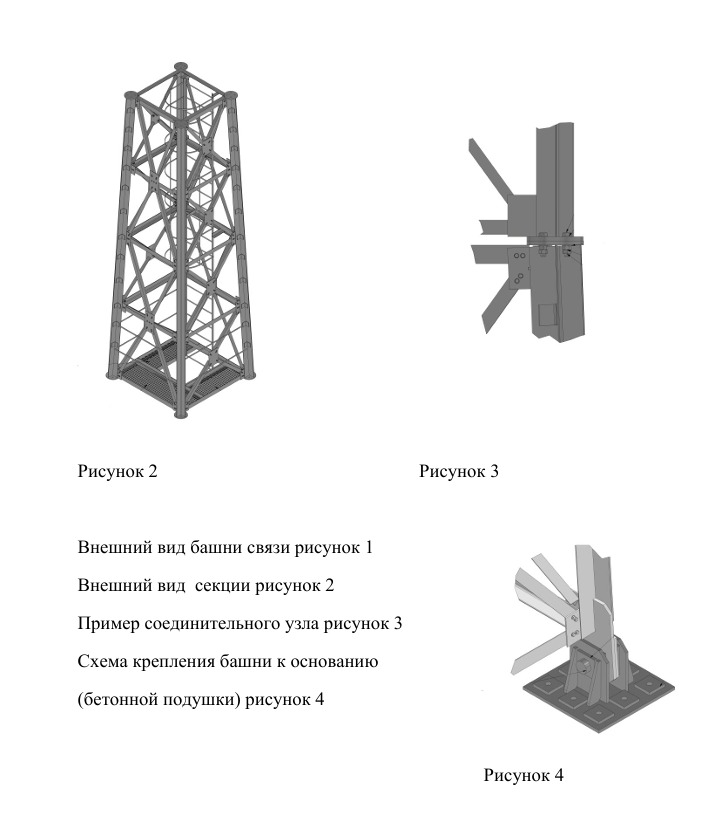

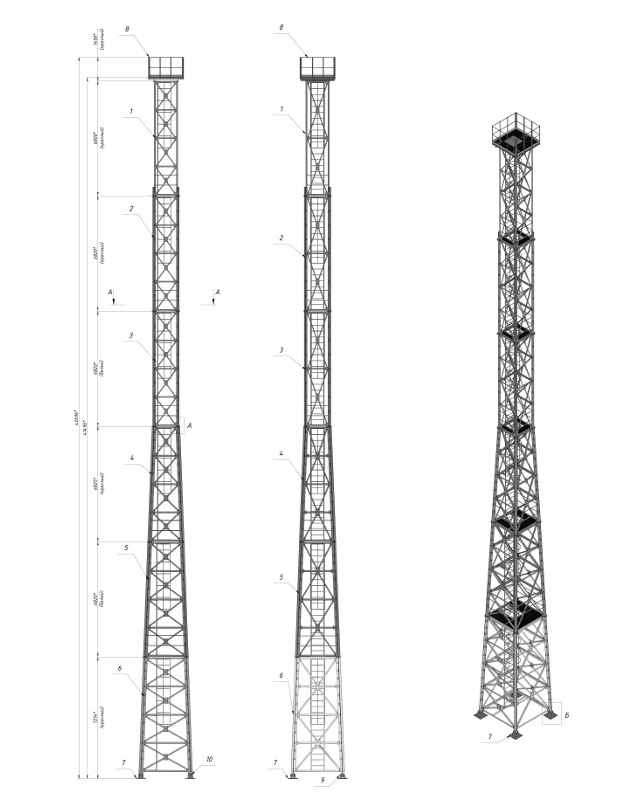

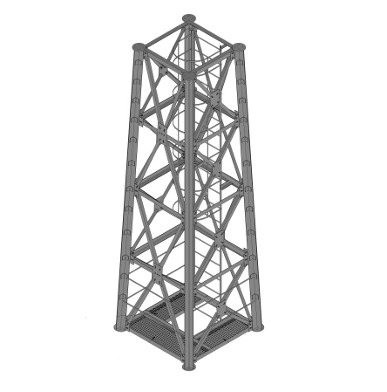

Башня представляет собой стальную пространственно-решетчатую конструкцию квадратного сечения, состоящую из секций высотой от 6800 мм до 7214 мм каждая. Каждая секция собирается из деталей, изготовленных из стального уголкового проката. Секции поставляются в сборе. Секции стыкуются между собой фланцами, приваренными на каждом конце пояса секции и крепятся при помощи болтовых соединений. Башня опирается на фундамент поясами нижней секции посредством стальных башмаков, которые крепятся с одной стороны болтами к поясам секции, а с другой стороны-анкерными болтами, заармированными в бетонную подушку.
